Introducción

El dispositivo RFLight-NEMA forma parte de la red RF6Net, para la gestión de luminarias (punto a punto). El circuito electrónico está ubicado en un conector NEMA, lo que permite una instalación instantánea en luminarias con dicho conector.

También existe un Border-Router montado en tándem con el RFLight, que puede ir en la misma caja NEMA, con ello permitimos la misma facilidad de instalación de los Border-Router, así como la deslocalización de los mismos, permitiendo su instalación en cualquier luminaria.

Las comunicaciones entre las distintas tarjetas colocadas en las farolas se hacen mediante el estándar IEEE 802.15.4 en la banda de 2.4 GHz, se utiliza 6LoWPAN para transmitir los datos IPV6 sobre el IEEE 802.15.4. La estructura de red es mallada, conectándose automáticamente las farolas unas a otras entre sí dinámicamente (se actualizan permanentemente las conexiones buscando las rutas más eficientes).

Las comunicaciones están encriptadas, mediante algoritmo AES128-CCM, para evitar accesos no deseados a la red. La encriptación se realiza por hardware disminuyendo las necesidades de CPU, y permitiendo comunicaciones más fluidas.

Funciones y medidas

Dispositivos integrados

Los dispositivos además de CPU y módulo radio para comunicaciones disponen de los siguientes dispositivos:

1

Sensor de luminosidad

Para permitir la programación del encendido/apagado de la luminaria según la luminosidad exterior.

2

Triac

Como elemento de encendido. Se utiliza triac en lugar de relé para dar más fiabilidad al sistema al carecer de elementos mecánicos.

3

Convertidor Digital Analógico

Salida 0..10 V para regular la luminosidad.

4

Medidor de energía

Medidor de energía monofásico integrado.

Los dispositivos disponen de un mando en forma de Triac, que puede ser accionado bien desde el sistema de gestión, bien por programación horaria, bien por programación de luminosidad, o bien por la propia unidad por sobre-tensión o sobre-corriente.

Los dispositivos disponen de una memoria volátil para la generación de histórico. Esta memoria es un buffer circular, que cuando se llena se borran los primeros elementos insertados. El contenido del histórico se borra bien a petición del usuario, bien por fallo de energía. El tamaño de la memoria es de 12 Kb.

Medidas eléctricas

El Equipo presenta las siguientes medidas:

  1. Voltage Eficaz Tensión de entrada.
  2. Corriente Eficaz La corriente instantánea consumida.
  3. Frecuencia Frecuencia de la señal senoidal.
  4. Factor de Potencia Factor de eficiencia del consumo eléctrico.
  5. Potencia Activa Potencia instantánea consumida.
  6. Potencia Reactiva Potencia reactiva instantánea.
  7. Potencia Aparente Potencia Aparente instantánea.

Energía por registro

El equipo puede generar registros de energía por unidad de tiempo programable.

  1. Energía Activa Energía consumida en el registro.
  2. Energía Reactiva Energía reactiva en el registro.
  3. Energía Aparente Energía Aparente en el registro.

Energías totales

El equipo almacena las energías totales consumidas, sin pérdidas, incluso ante la falta de energía.

  1. Energía Total Activa Energía consumida total por fase desde su fabricación.
  2. Energía Total Reactiva Energía reactiva total desde su fabricación.
  3. Energía Total Aparente Energía aparente total desde su fabricación.

El dispositivo genera periódicamente en su histórico registros de las medidas realizadas (Tensiones medias, máximas; Potencias medias y máximas y energía consumida en el periodo), el periodo es configurable. Adicionalmente la unidad lleva contadores de energía no volátiles de los totales de energía consumidos. Para un periodo de 15 minutos, la unidad tiene la capacidad de almacenar las últimas 12 horas de medidas.

Características

Comunicaciones

Protocolo IEEE 802.15.4, 6LoWPAN
Sistema operativo Contiki
Frecuencia 2400 MHz
Flujo de datos 250 Kbps
Encriptado AES128-CCM a nivel de enlace
Potencia transmitida 15 dBm
Sensibilidad RX -110 dBm
Antena Integrada
Coste mensual No hay ningún coste por las comunicaciones. Se usa una banda libre sin necesidad de ningún operador.

Medidas

Energía activa (por fase) Wh (Error < 0,5 %)
Energía reactiva (por fase) VARh (Error < 0,5 %)
Energía aparente (por fase) VAh (Error < 0,5 %)
Energía activa total Wh (Error < 0,5 %)
Energía reactiva total VARh (Error < 0,5 %)
Energía aparente total VAh (Error < 0,5 %)
Potencia Activa (por fase) W (Error < 0,5 %)
Potencia Reactiva (por fase) VAR (Error < 0,5 %)
Potencia aparente (por fase) VA (Error < 0,5 %)
Voltage (por fase) V rms (Error < 0,5 %)
Corriente (por fase) A rms (Error < 0,5 %)
Factor de Potencia —
Frecuencia de red Hz (Error < 0,1 %)

Consumo

Voltage 100 VAC a 470 VAC
Potencia consumida 170 mW
Alimentación 100/220Vac 50/60Hz. Se autoalimenta de una de las fases de medida.

Características generales

Corriente Máxima Sensores 5A (VAC)
Actualización firmware OTA
Reloj en tiempo real Sincronización con Border-Router < 50 msg
Rango de temperatura en operación -25ºC a +70ºC

Envolvente

Caja Plástica IP54 en carril DIN o fijación en pared (con cubierta)

Normativa y homologaciones

EMC UNE-EN 61326-1:2013
Campos EMC UNE-EN 50383:2011
Seguridad UNE-EN 60950-1:2007/AC:2012
Montaje Sin plomo, ROHS
Marcado CE Sí

Interfaz web

Página Estado

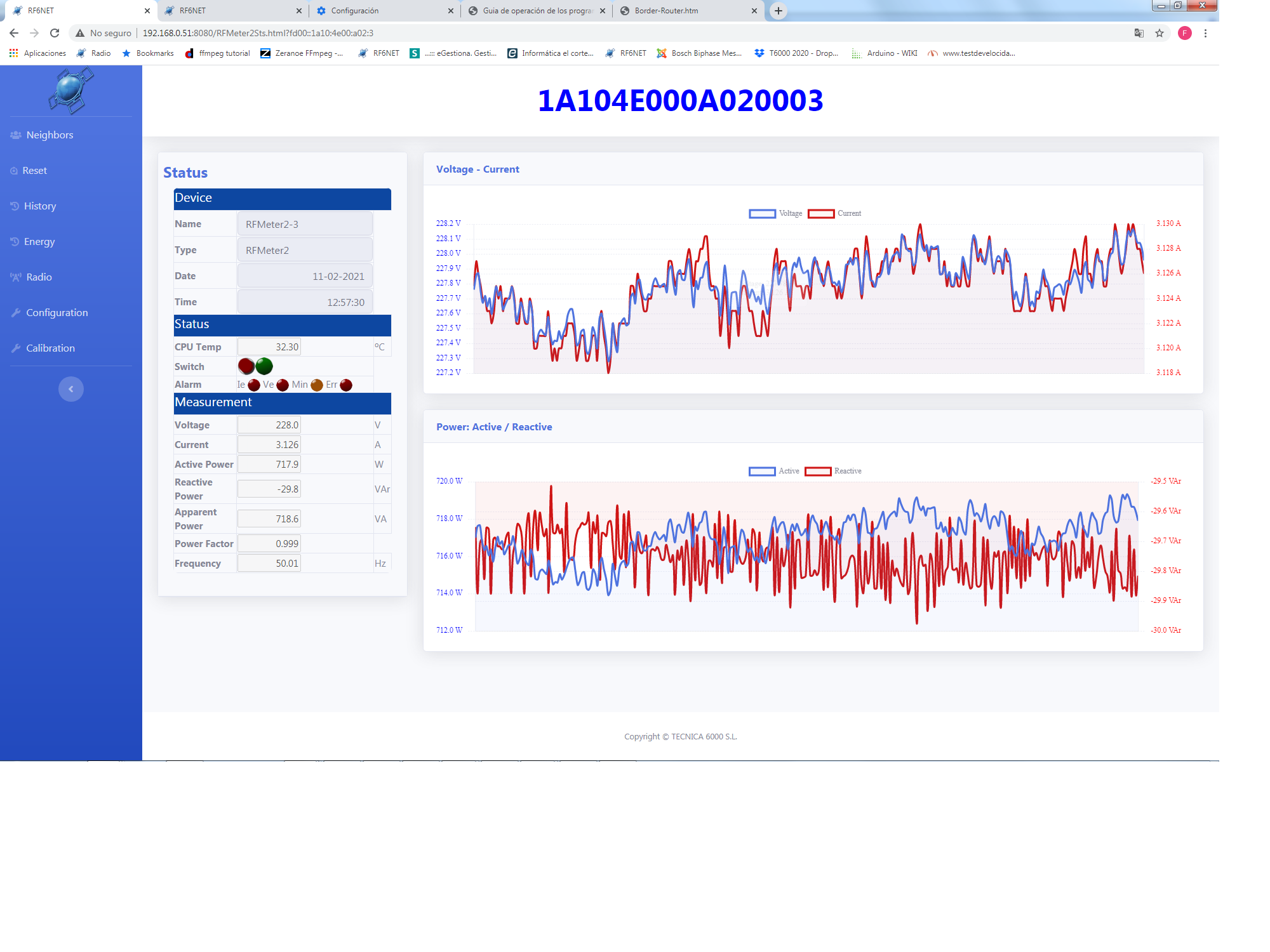

Página de estado del dispositivo RFLight-NEMA
