BORDER-ROUTER

← Volver a Internet of Things

Introducción

Es el dispositivo con la función de gateway entre los dispositivos radio e Internet a través de uno de los siguientes interfaces (wifi, ethernet o 4G). Para cada uno de los dispositivos fabricados por Técnica 6000 S.L., el dispositivo tiene una o varias páginas WEB, que nos permiten gestionarlo mediante cualquier explorador de Internet (Google Chrome, Internet Explorer, Firefox, etc...). Para cualquier otro dispositivo, la unidad es totalmente transparente transfiriendo datos entre las redes.

Características Hardware

Interfaces de comunicaciones

La Unidad dispone de los siguientes interfaces de comunicaciones:

  1. Ethernet
  2. Wifi (Punto de acceso o cliente)
  3. Módem 4G
  4. Transceptor radio 2.4 GHz, 250 kbps

Formatos mecánicos

La Unidad está disponible en las siguientes mecánicas:

  1. Caja IP67 con conector NEMA, especial para gestión de luminarias.
  2. Caja Carril DIN, especial para cuadros eléctricos.
  3. Caja de aluminio, especial para instalar en bandejas de Racks.

Tabla de características

Comunicaciones Radio

Protocolo IEEE 802.15.4, 6LoWPAN
Sistema operativo Contiki
Frecuencia 2400 MHz
Flujo de datos 250 Kbps
Encriptado AES128-CCM Hardware a nivel de enlace
Potencia transmitida 15 dBm
Sensibilidad RX -110 dBm
Antena Integrada

Normativa y homologaciones

EMC UNE-EN 61326-1:2013
Campos EMC UNE-EN 50383:2011
Seguridad UNE-EN 60950-1:2007/AC:2012
Montaje Sin plomo, ROHS
Marcado CE Sí

Características Software

El dispositivo dispone de un conjunto de páginas WEB para gestionar todos y cada uno de los dispositivos conectados a la red. Para la integración de todos los dispositivos con elementos de mayor jerarquía, el dispositivo ofrece un API (Application Program Interface) del tipo WebSocket. Puede implementarse cualquier otro tipo de API definido por el cliente.

La actualización del software del concentrador solamente requiere conectividad IP para poder actualizarlo desde cualquier punto remoto.

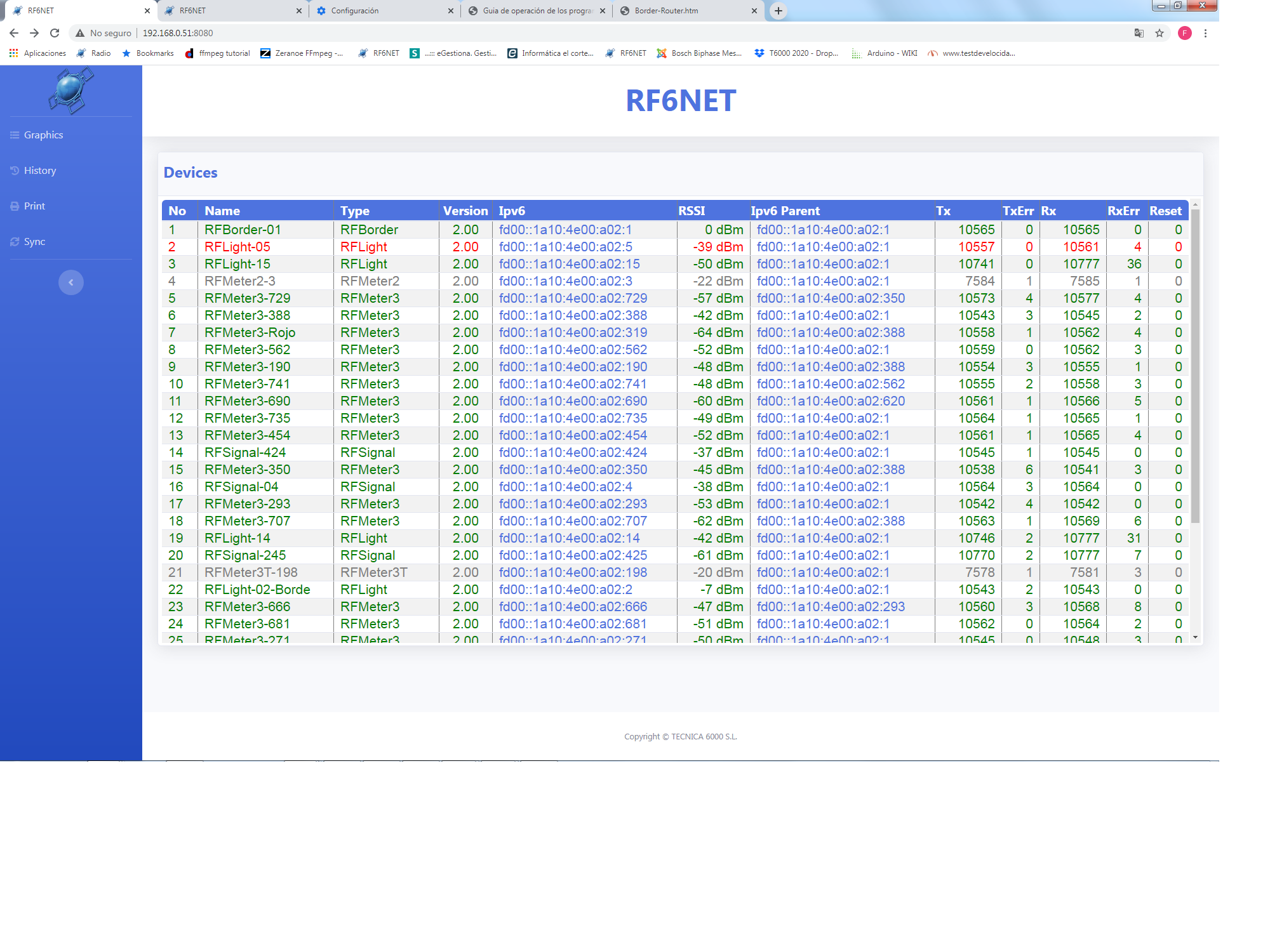

Lista de dispositivos gestionados mediante la interfaz web del Border-Router

Lista de unidades, en cada línea se presentan las estadísticas de comunicaciones de cada unidad. El color de cada línea representa el estado de la unidad (Rojo: Alarma Crítica; Naranja: Alarma Warning; Verde: sin alarmas; Gris: sin conexión). Para cada unidad instalada existen varias páginas WEB para la gestión de la unidad.
