RFCO2Meter
← Volver a Internet of ThingsIntroducción
La unidad RFCO2Meter forma parte de la red RF6Net. Mide la concentración de CO2, la temperatura y la humedad relativa. La electrónica se alimenta con tensión alterna. El voltaje admisible es entre 90 y 270 VAC. Puede estudiarse la alimentación por baterías, para aquellos casos donde la instalación eléctrica sea costosa o imposible.
La unidad internamente dispone de un sensor de CO2 y otro para la medida de temperatura y humedad, medidas realizadas por estos dispositivos que nuestra unidad solamente transmite y almacena, no se necesita realizar cálculos adicionales para presentar dichas medidas.
A cada una de estas medidas se le puede programar 2 niveles, máximo y mínimo, tal que superados el dispositivo indique alarma. El dispositivo genera periódicamente, por cada medida, registros de los valores máximos, mínimos y medios de todas las medidas realizadas. El periodo de estos registros puede ser configurable por el usuario (1..900 seg).
Estos registros son generados en memoria RAM con buffer circular, así el equipo tiene almacenados los últimos registros generados, permitiendo al dispositivo almacenar las medidas en ausencia de comunicaciones con el concentrador; restaurada la comunicación, el dispositivo envía al concentrador todos los registros no transmitidos. Con registros de 900 seg (15 min) el dispositivo tiene una capacidad para almacenar más de 15 horas.
Las comunicaciones, al igual que en todos los dispositivos RF6Net, se realizan a través de Radio Frecuencia en la banda de 2.4 GHz utilizando IEEE 802.15.4, así como 6LoWPAN, con encriptación AES128-CCM para evitar accesos no deseados.
El dispositivo además de las funciones de medidor, también funciona como repetidor dentro de la red MESH que se establece entre todos los dispositivos.
Adicionalmente existe un conector para comunicaciones serie locales en formato TTL, a través del cual se puede acceder a todas las funciones disponibles del módulo utilizando un programa terminal.
La unidad ofrece un API (Application Program Interface) sencillo que puede invocarse desde el puerto local y desde la red. Este API es una secuencia de comandos ASCII, fácilmente implementados a través de cualquier programa terminal. Ejemplo: Sts nos devuelve el estado de la unidad.
Características del sistema
El sistema cumple los siguientes requisitos:
Accesibilidad IP.
Seguridad AES128-CCM.
Sistema capaz de reconfigurar las rutas de la red en el caso de fallo de uno o varios nodos (red MESH).
Sistema reprogramable remotamente a través de la red IPv6 (OTAU On The Air Update).
Caja IP54. Posibilidad de montaje en carril DIN o en una base atornillada a la pared y con una cubierta de policarbonato por encima.
La unidad RFCO2Meter se registra automáticamente en el concentrador al ser alimentada.
Los dispositivos disponen de una memoria volátil para la generación de histórico. Esta memoria es un buffer circular, que cuando se llena se borran los primeros elementos insertados. El contenido del histórico se borra bien a petición del usuario, bien por fallo de energía. El tamaño de la memoria es de 12 Kb.
Medidas
El Equipo suministra las siguientes medidas:
Concentración CO2
Concentración de CO2 en ppm.
Concentración VOC
Compuestos orgánicos volátiles en ppb.
Temperatura
Temperatura ºC.
Humedad
Humedad del ambiente.

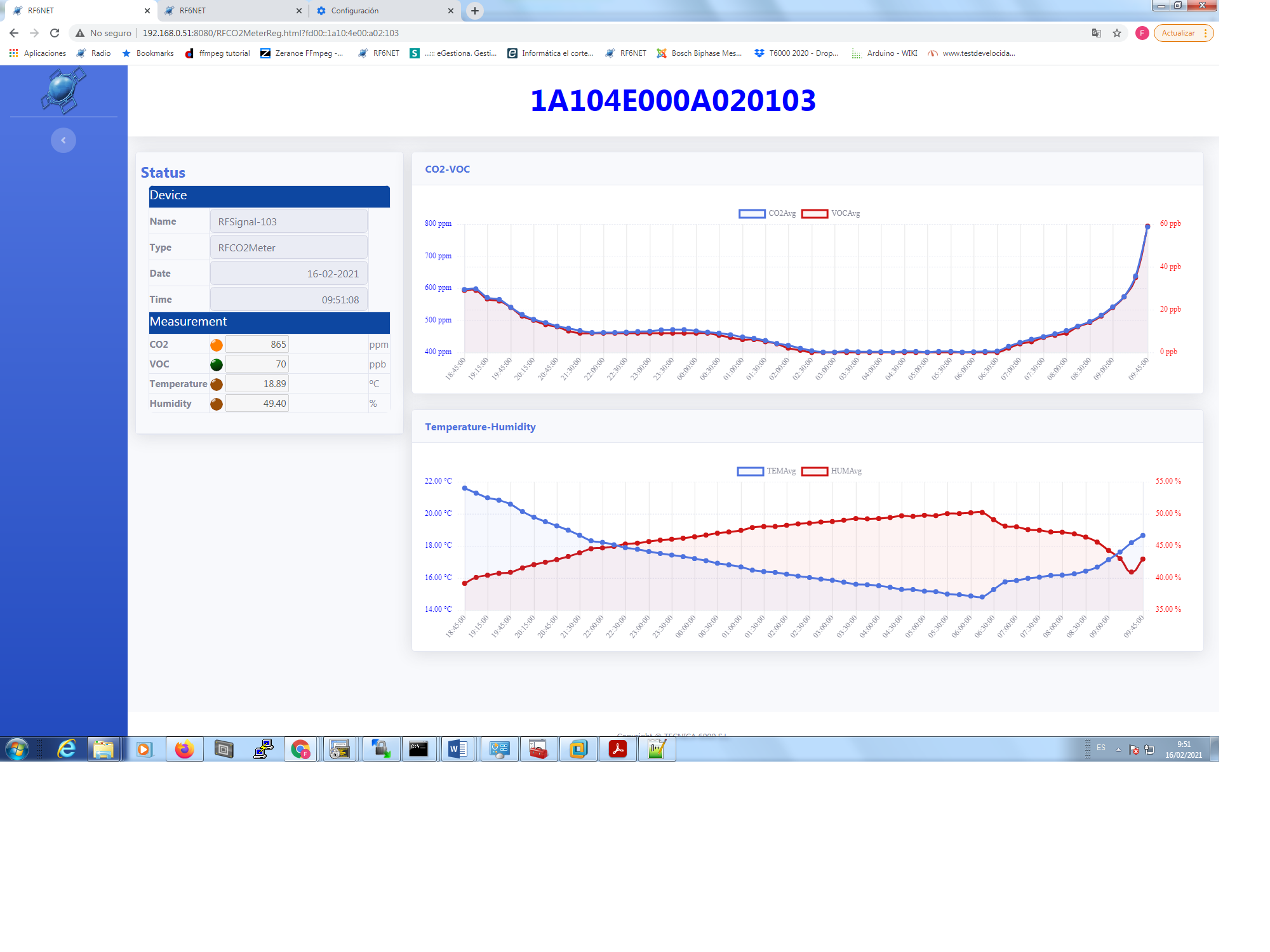

Registros históricos
El equipo puede generar registros de las medidas por unidad de tiempo programable.
- Concentración CO2
- Concentración VOC
- Temperatura Temperatura ambiente ºC.
- Humedad Humedad ambiente %.
El dispositivo genera periódicamente en su histórico registros de CO2, VOC, Temperatura y Humedad, el periodo es configurable. Para un periodo de 15 minutos, la unidad tiene la capacidad de almacenar las últimas 12 horas de medidas.
Las unidades generan alarmas según el nivel de las medidas realizadas, estas pueden clasificarse como Warning, Critical o ambas (Warning: superación de mínimo; Critical: superación de máximo).
Características
Comunicaciones
Protocolo
IEEE 802.15.4, 6LoWPAN
Sistema operativo
Contiki
Frecuencia
2400 MHz
Flujo de datos
250 Kbps
Encriptado
AES128-CCM a nivel de enlace
Potencia transmitida
15 dBm
Sensibilidad RX
-110 dBm
Antena
Integrada
Medidas
Concentración CO2
ppm (400 a 8192, precisión 1 ppm)
Concentración VOC
ppb (0 a 1187 ppb, precisión 1 ppb)
Temperatura
ºC (precisión 0,2 ºC)
Humedad
% (precisión 2%)
Histórico
15 horas con registros de 15 min
Consumo
Voltage
100 VAC a 470 VAC
Potencia consumida
170 mW
Alimentación
100/220Vac 50/60Hz.
Características generales
Actualización firmware
OTA
Reloj en tiempo real
Sincronización con
RFBorder
< 50 msg
Rango de temperatura en operación
-25ºC a +70ºC
Envolvente
Caja
Plástica IP54 en carril DIN o fijación en enchufe
Schuko (con cubierta)
Normativa y homologaciones
EMC
UNE-EN 61326-1:2013
Campos EMC
UNE-EN 50383:2011
Seguridad
UNE-EN 60950-1:2007/AC:2012
Montaje
Sin plomo, ROHS
Marcado CE
Sí
