El dispositivo RFMeter3RT forma parte de la red RF6Net, para la medida de energía Trifásica. Los sensores de corriente están limitados a 5 Amp y los de tensión 450 V AC, por lo que si se han de medir valores superiores, es necesario el uso de transformadores para reducir las valores máximos a medir a los a los valores maximos admisibles. En el software de configuración se permite estblecer cualquier tipo de relación de transformación, tanto para la corriente como la tensión. De esta forma los valores presentados son los correctos.
Los dispositivos disponen de un mando o relé, que puede ser accionado bien desde el sistema de gestión, o bien, por la propia unidad por sobre-tensión o sobre-corriente.
Los dispositivos disponen de una memoria volatil para la generación de histórico. Esta memoria es un buffer circular, que cuando se llena se borran los primeros elementos insertados. El contenido del histórico se borra bien a petición del usuario, bien por fallo de energía . El tamaño de la memoria es de 12 Kb.

      La Unidad está preparada para medir a 4 hilos (4W) o bien a 3 hilos (3W) sin neutro. La unidad en su página de configuración puede establecer el modo de interconexión del equipo de medida.
El Equipo mide las siguientes medidas por cada fase:
       1.- Voltage Eficaz Tensión entre fases o tensión entre fase y neutro según el modo de conexión 4W/3W.
       2.- Corriente Eficaz La corriente entre fase y neutro (4W) o corrente entre fases (3W)
       3.- Frecuencia Frecuencia de la señal senoidal
       4.- Factor de Potencia Factor de eficiencia del consumo electrico.
       5.- Potencia Activa Potencia instantánea consumida por fase.
       6.- Potencia Reactiva Potencia reactiva instantánea.
      7.- Potencia Aparente Potencia Aparente instantánea.

      El equipo puede generar registros de energía por unidad de tiempo programable

       8.- Energía Activa Energía consumida en el registro por fase.
       9.- Energía Reactiva Energía reactiva en el registro .
      10.- Energía Aparente Energía Aparente en el registro .

      El almacena las energías totales consumidas, sin pérdidad, incluso ante la falta de energía

       11.- Energía Total Activa Energía consumida total por fase desde su fabricación.
       12.- Energía Total Reactiva Energía reactiva total por fase desde su fabricación.
      13.- Energía Total Aparente Energía aparente total por fase desde su fabricación.

El dispositivo genera periódicamente en su histórico registros de de las medidas realizadas (Tensiones medias, máximas; Potencias medias y máximas y energía consumida en el periodo), el periodo es configurable. Adicionalmente la unidad lleva contadores de energía no volatiles de los totales de energia consumidos. Para un periodo de 15 minutos, la unidad tiene la capacidad de almacenar las ultimas 12 horas de medidas.

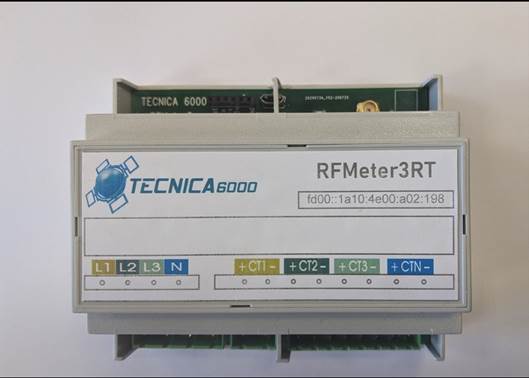

Unidad

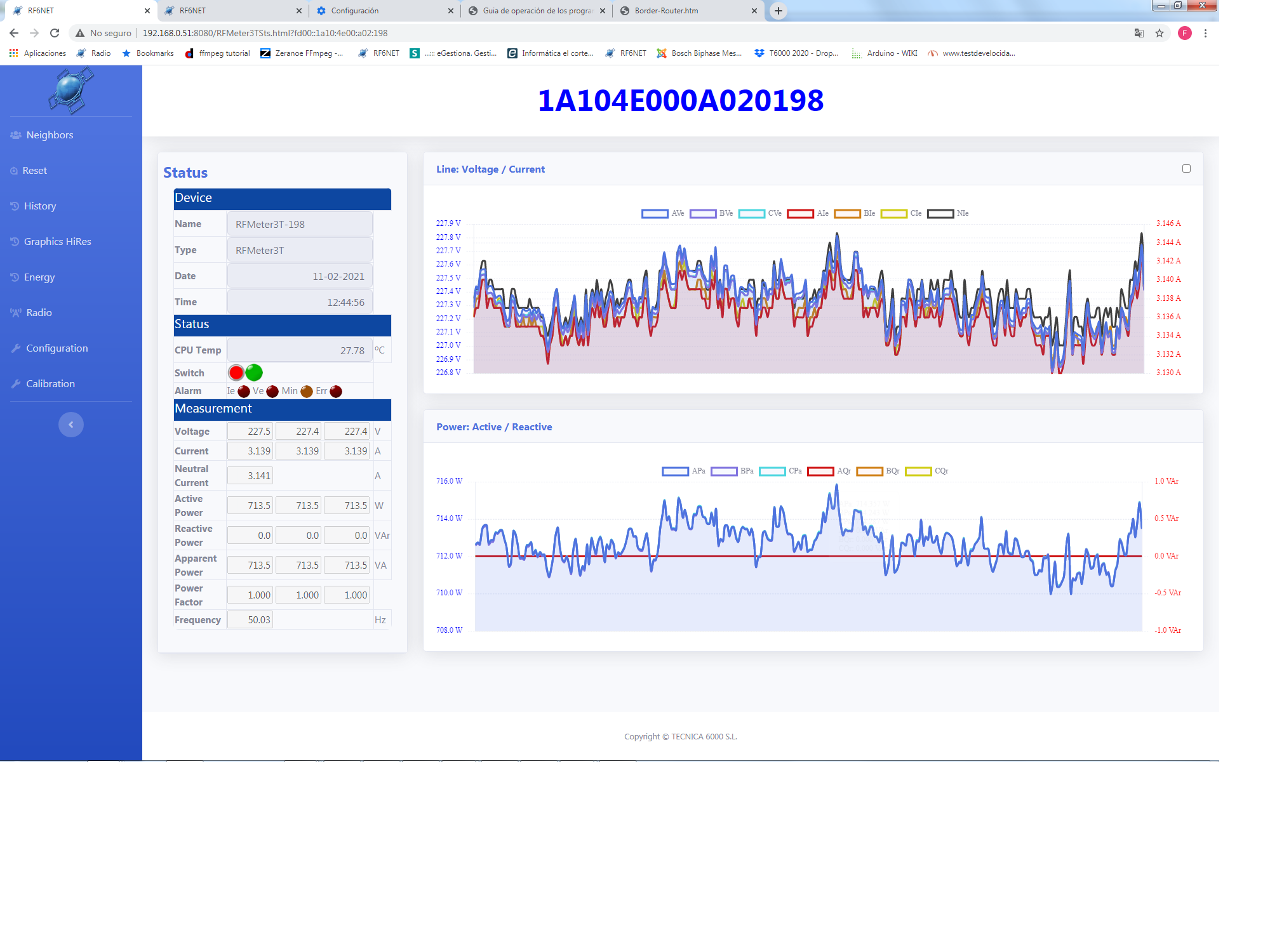

Página Estado
